GH型列管式石墨换热器

产品属性

  • 所属分类:换热设备
  • 产品编号:1565242395
  • 浏览次数:0
  • 发布日期:2019-08-30
  • 产品概述
  • 性能特点
  • 技术参数
  • GH型列管式石墨换热器

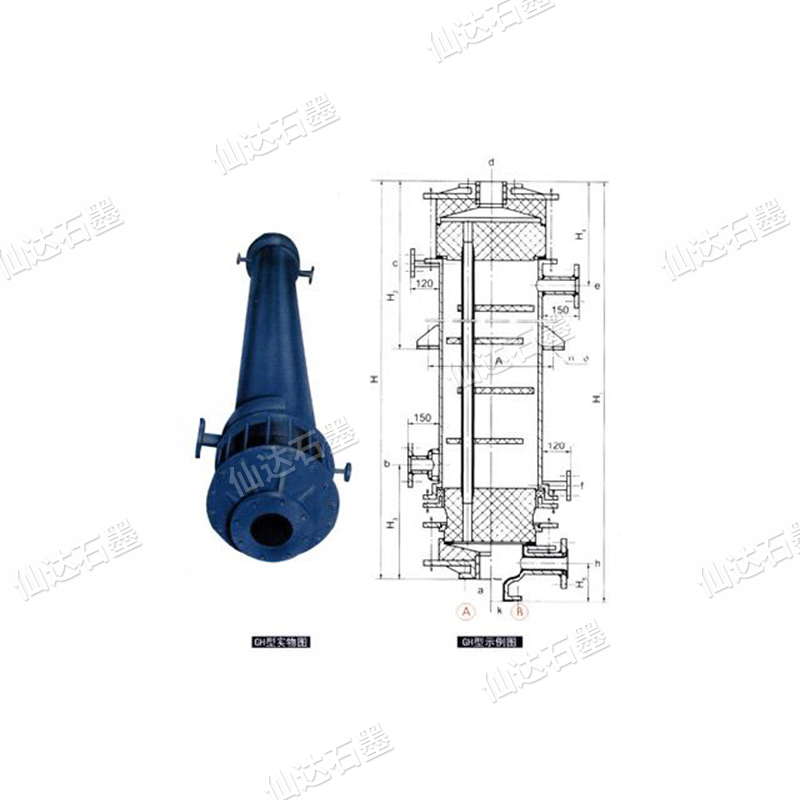

  • 仙达牌GH型浮头列管式石墨热交换器分为GHA(换热管内,外径为直径022/032)与GHB(换热管内,外径为直径036/050)两大系列,其结构类同。换热管表面光滑、流体流动阻力小,不易附着结晶物及结垢物。除表列规格外,本公司还生 产GHA1400-395至GHA1800-810及GHB1200-200至GHB2000-660各种规格产品,GH型列管式石墨换热器并可按工艺需要设计、生产双向耐腐蚀及壳程或管程多程等特殊结构产品。列管式石墨换热器厂家带气液分离器的产品型号末尾加标注(F)用户订货时注意:照片示实物图,图示为热交换器结构图。
    技术特性:        壳程       管程
    设计压力 Mpa   0.3(Dn<1100) 0.3(Dn<900)
     0.2(Dn>1100) 0.2(Dn>900)
    设计温度℃     130(冷却)   120(加热)
    换热面积㎡     5-810(按中径计)
    技术标准:     HG/T3112-1998

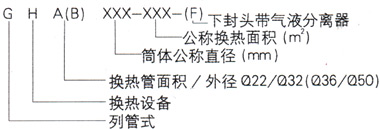

    型号标记:

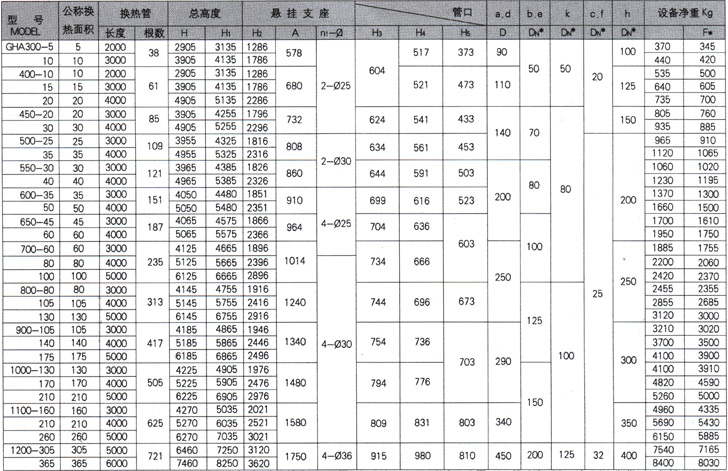

    GHA[代替原(GH-HG5-1319-80)]型系列参数表

    GH型列管式石墨换热器

    注:1F*指汽液分离器为钢衬胶结构。2.换热管长度指有效长度。3.接管法兰a,b为平面法兰HGJ45-91PN1,VMPa。4.表中H2尺寸仅供参考,根据用户要求可以改动,但应小于设备总高的1/2。
